1)基圆直径D₃     D₃是指切于导叶进口螺旋线始点的圆，和涡室Ds一样，选取     D3=D2+(2～10)mm     比转速ns大或尺寸大的泵取大值，通常最小的径向间隙不小于4 mm，增大间隙会降低泵的效率，但运行平稳。     (2)导叶进口宽度(轴向宽度)bs     b3=b2+(2～5)mm     式中的b：是叶轮出口宽度，多级泵适当减小b3，可减小轴向尺寸。

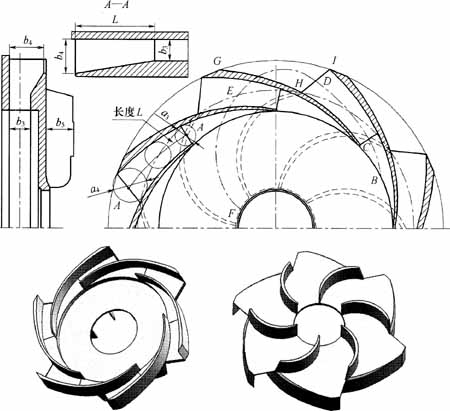

图9-16径向导叶结构图 (3)螺旋线的角度和线型(图9-17)

图9-17正导叶螺旋线部分和扩散段的设计     液体从叶轮出口进入螺旋部分，在此处液体和在涡室里一样按v_uR=K₂(常数)的规律流动。
