化工泵进口预旋的修正计算

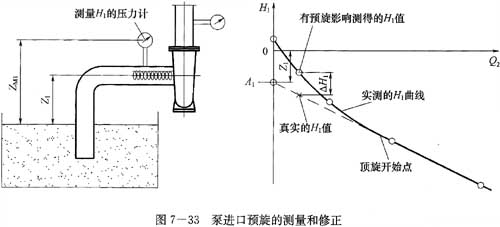

化工泵的叶轮旋转，影响叶轮前吸入管路中的液体也旋转，即产生预旋，如图7-33所示。预旋在大流量时很小，几乎测不出来，小流量时较强。预旋使管路外周的压力增高．由此测量的泵进口压力偏高，从而降低了泵的扬程，并可能使泵的流量扬程曲线出现驼峰。这种扬程下降和驼峰是一种假象，应予修正。其修正方法如下：选择规定的进口测量截面到上游较远处确认没有预旋影响的另一位置(如泵吸水池)之问这段管路，测试并做出兰段管路水力损失和流量的关系曲线H1=f(Q)，因为水力损失和流量的平方成比例，即H1=KQ2。用预旋影响甚微的大流量点的流量Q求出K值(K=H1／Q2)。然后用此K值向最小流量侧计算出不同流量的H。值，画出计算的H1=f(Q)曲线。两曲线间的差值即是修正值，应将该修正值加在原测试中对应流量点的扬程上。
