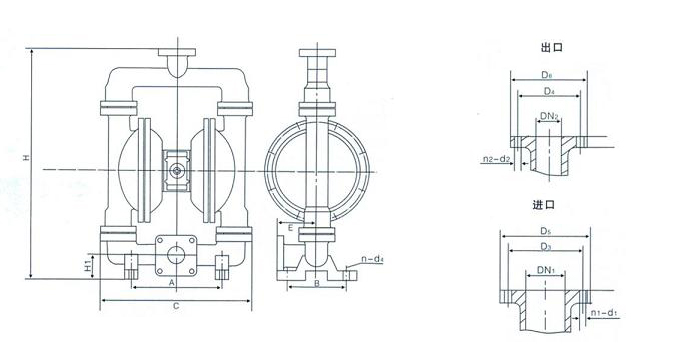

QBY-25不锈钢316L气动隔膜泵外形尺寸
一、QBY-25不锈钢316L气动隔膜泵概述
不锈钢气动隔膜泵是天一泵业有限公司研发生产的新型隔膜泵，又称QBY3不锈钢气动隔膜泵具有使用寿命长、压力足、噪音低、做工精细、不会停顿等优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
二、不锈钢316L气动隔膜泵QBY-65特点
1、不需灌引水，吸程高达7米，扬程达60米，出口压力≧6bar
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；
3、不锈钢气动隔膜泵扬程、流量可通过气阀开度实现无级调节（气压调节在1-7bar之间）
4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆场所使用安全可靠
6、不锈钢气动隔膜泵可以浸没在介质中工作
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体（粘度在1万厘泊以下）；
10、不锈钢气动隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；
三、QBY-25不锈钢316L气动隔膜泵性能参数
| 名称 | 型号 |
流量 （m3/h） |
扬程 （m） |
吸程 （m） |
最大允许通过颗粒φ（mm） | 最大供气压力（kgf/cm2） | 空气消耗量（m³/min） | 重量（KG） | 材质 |
|
气 动 隔 膜 泵 |
QBY3-10 | 0.8 | 0-50 | 5 | 1 | 2-7 | 0.3 | 12 | 316L |
| QBY3-15 | 1 | 0-50 | 5 | 1 | 2-7 | 0.3 | 12 | ||
| QBY3-25 | 2.4 | 0-50 | 7 | 2.5 | 2-7 | 0.6 | 34 | ||
| QBY3-40 | 8 | 0-50 | 7 | 4.5 | 2-7 | 0.6 | 41 | ||
| QBY3-50 | 12 | 0-50 | 7 | 8 | 2-7 | 0.9 | 85 | ||
| QBY3-65 | 16 | 0-50 | 7 | 8 | 2-7 | 0.9 | 95 | ||
| QBY3-80 | 24 | 0-50 | 7 | 10 | 2-7 | 1.5 | 120 | ||
| QBY3-100 | 30 | 0-50 | 7 | 10 | 2-7 | 1.5 | 132 |

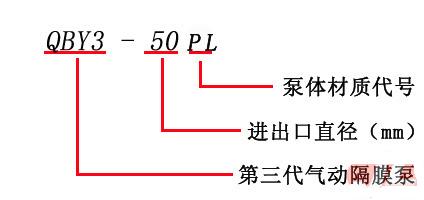

四、QBY-25不锈钢316L气动隔膜泵型号意义:
QBY气动隔膜泵安装尺寸:
|
型号 |
A |
B |
D5 |
D6 |
C |
H |
H1 |
DN1 |
DN2 |
n-d1 |
n-d2 |
D3 |
D4 |
E |
